炉鼻子高温摄像头

炉鼻子是加热炉和锌锅的连接点，加热炉输出的产品通过炉鼻子输入锌锅进行镀锌。

炉鼻子内通常设置摄像头观察溢流状态和清洁程度，但是生产过程中产生的锌灰会粘附在摄像头上，使得无法看清炉鼻子内生产状况，导致产品无法正常生产。

本产品升级了高清摄像系统，增加了刮扫部分，能电动刮扫视窗锌灰，保证图像长期稳定清晰。

成套系统包含：高清摄像部分、冷却系统部分、吹扫系统部分、刮扫系统部分、一体化照明系统、传输系统部分、显示和存储系统部分。

系统技术特点：

1. 视角宽：采用高清蓝宝石针孔摄像头，窄镀锌线可以单机视场角覆盖整体镀锌区域，无需双机覆盖。宽镀锌线，需要双机覆盖。
2. 刮扫系统：配备新型刮扫系统，耐高温、长效稳定性高，可延长维护周期至3个月以上，减小维护量。
3. 优化结构：探头将摄像、照明、刮扫一体化设计，结构小巧便于维护。
4. 冷却工艺：氮气注入炉鼻子摄像头防护罩内部流量低，单台摄像头注入量≤3.0立方/小时；冷却水循环流量≤6.0立方/小时。
5. 密封性能：防爆密封设计，冷却氮气不会泄露至炉鼻子腔体内。
6. 耐高温性能：可长期工作于600℃以下环境，摄像头防护罩内高温镜头可承受300℃高温（氮气流量小时）。
7. 一体化照明系统：耐高温灯泡，亮度可调。
8. 维护便捷：可快速更换产品配件等。

系统硬件配置：

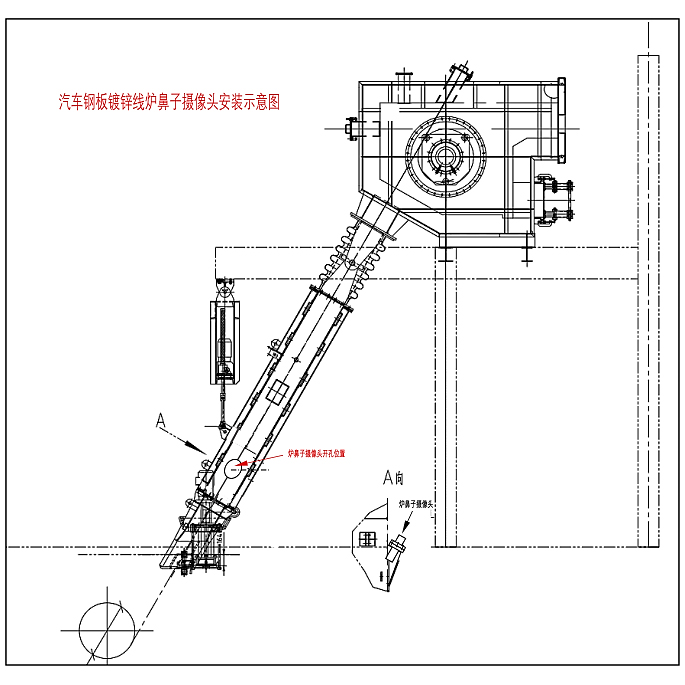

摄像系统观测示意图（图例）：

摄像头安装高度：垂直距离锌液面1300~1500mm。

摄像头安装角度：符合现场设备要求（可现场测绘）

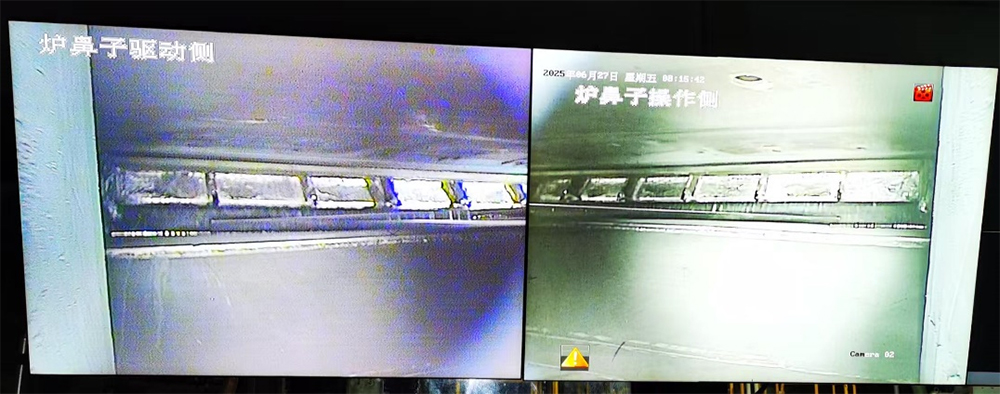

摄像系统观测效果图（图例）：
